Барельєф і рельєфне панно на ЧПУ: від STL-файлу до готового виробу
Найприємніші для нас замовлення починаються з листа на кшталт: «Є STL-файл дракона. Хочу панно з дерева на стіну. Зробите?» Зробимо — і саме такий кейс розберемо в цій статті від першого до останнього кроку. Розповімо, чим 3D-фрезерування відрізняється від звичайної порізки, звідки взяти модель, якщо її немає, як плоский щит з ясена перетворюється на об'ємний рельєф і чому чистовий прохід триває годинами. А наприкінці — від чого насправді залежать час і ціна, щоб ви могли прикинути бюджет ще до звернення.
Коротко: що треба знати
Барельєф на ЧПУ — це 3D-фрезерування: фреза рухається не лише в площині, а й по осі Z, пошарово знімає матеріал і формує об'ємну поверхню за цифровою моделлю. Вхідний файл — STL, STEP або OBJ: готовий з бібліотеки, отриманий 3D-скануванням чи змодельований нами за вашим фото або ескізом. Обробка йде у два проходи: чорновий великою фрезою швидко вибирає основний об'єм, чистовий дрібною кульовою фрезою кроком у десяті частки міліметра формує фінальний рельєф — саме він забирає найбільше часу. Матеріал: масив дуба чи ясена для природної текстури, МДФ під фарбування, фанера — з обмеженнями. Ціна рахується з машинного часу, прорахунок за вашою моделлю безкоштовний.
Чим 3D-фрезерування відрізняється від звичайної порізки
Звичайна 2D-порізка — це рух фрези по контуру на задану глибину: на виході плоска деталь, вирізана з листа. Осі X та Y працюють, вісь Z лише опускає інструмент на потрібний рівень.
У 3D-фрезеруванні вісь Z стає повноцінним учасником руху. Фреза йде по складній просторовій траєкторії й знімає матеріал пошарово: там, де рельєф високий, вона ледь торкається заготовки, там, де глибокий — вибирає сантиметри деревини. Тисячі таких проходів складаються в плавну об'ємну поверхню: м'язи дракона, складки тканини, пелюстки орнаменту.
Практичні відмінності, які варто розуміти замовнику:
- Інший вхідний файл. Не векторний контур, а повноцінна 3D-модель — STL, STEP або OBJ у масштабі 1:1.
- Інший машинний час. Плоский контур ріжеться хвилинами, рельєф фрезерується годинами — площу обробляє не лінія, а густа сітка проходів.
- Ті самі точність і поле. Робоче поле верстата — до 2000×3000 мм, точність — 0,1 мм, глибина рельєфу — до 50 мм за один установ, тож велике панно фрезерується цілісно, без стиків.
Звідки береться 3D-модель
Модель — половина результату, і отримати її можна трьома шляхами:
- Готовий STL з бібліотеки. В інтернеті існують величезні колекції моделей для ЧПУ: панно, герби, орнаменти, ікони, філенки, тварини. Якщо ви вже придбали або підібрали файл — це найшвидший старт: ми перевіряємо геометрію, масштабуємо під вашу заготовку й запускаємо в роботу.
- 3D-сканування. Є фізичний зразок — різьблена накладка, скульптура, старий декор, який треба відтворити чи розтиражувати? Зразок сканується, модель доопрацьовується, і верстат повторює форму в новому матеріалі.
- Моделювання на замовлення. Є лише фото, малюнок чи ідея — наші фахівці побудують модель з нуля й покажуть вам візуалізацію до запуску верстата. Ви затверджуєте вигляд рельєфу на екрані, а не постфактум на готовому виробі.
Єдина жорстка вимога до готових файлів — масштаб 1:1 і зазначені габарити. Решту технічних питань (припуски, кріплення, глибини) ми закриваємо на етапі підготовки програми.

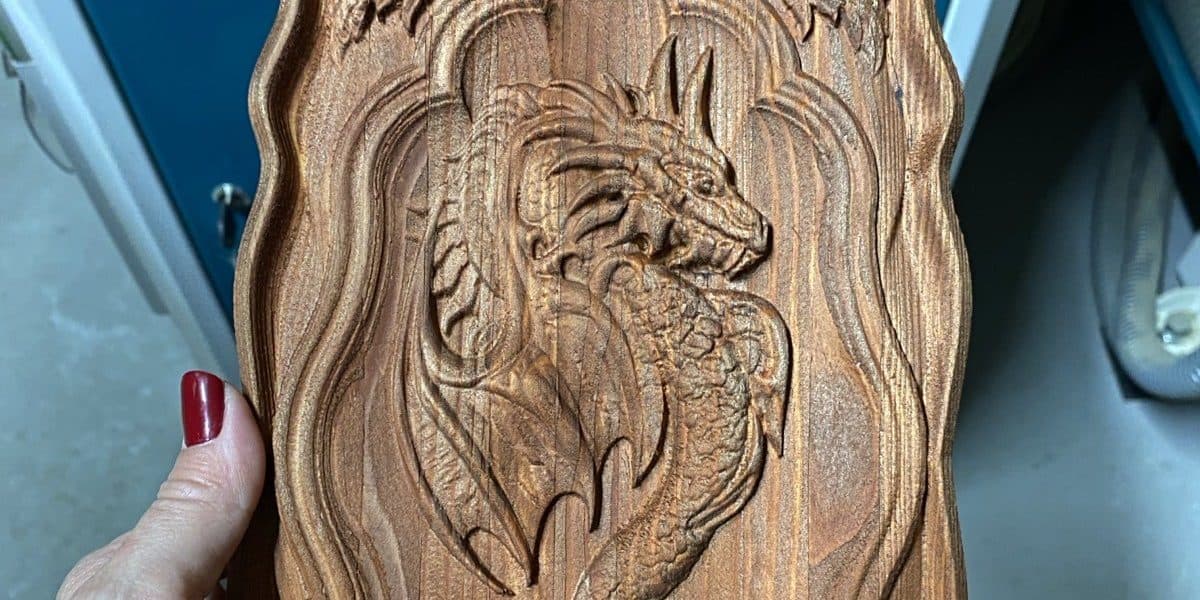

Кейс: панно-дракон з масиву ясена
Тепер обіцяний наскрізний кейс. Замовник прийшов із готовим STL-файлом — декоративне панно зі східним драконом, куплене в бібліотеці моделей. Завдання: виріб з натурального дерева приблизно 600×900 мм на стіну вітальні.
Крок 1. Заготовка. Цільна широка дошка для такого формату — погана ідея: масив у сухому приміщенні поведе, і панно вигне гвинтом. Тому беремо меблевий щит з масиву ясена — суху заготовку, склеєну з ламелей, стабільну по площині. Ясен обрали за виражену світлу текстуру: на рельєфі річні кільця «обтікають» форму й дають той ефект, заради якого й замовляють дерево, а не фарбований МДФ. Про інші вироби з масиву ми писали окремо — вироби з масиву дерева на ЧПУ.
Крок 2. Чорнова обробка. Пряма фреза великого діаметра пошарово вибирає основний об'єм — швидко й агресивно. Після цього проходу заготовка виглядає як гірський рельєф з терасами: форма дракона вже вгадується, але поверхня ступінчаста. Чорновий прохід залишає припуск у частки міліметра — запас матеріалу для чистової.
Крок 3. Чистова обробка. Головний етап. Дрібна кульова фреза йде по поверхні кроком у десяті частки міліметра — сотні паралельних проходів, кожен ледь помітно зміщений відносно попереднього. Саме тому чистова триває від кількох годин до повного робочого дня: верстат буквально «прогладжує» кожен квадратний сантиметр рельєфу. Зате результат — плавна скульптурна поверхня з опрацьованою лускою, гривою та дрібними деталями, яку майже не треба доводити вручну.
Крок 4. Шліфування. Після фрези на деревині лишається легкий ворс, особливо в западинах. Знімаємо його дрібним абразивом і щітками, не завалюючи грані рельєфу.
Крок 5. Фініш. Для цього панно обрали олію: вона не створює плівки, підкреслює текстуру ясена й робить рельєф контрастним — виступи світліші, западини глибші. Для інших задач застосовуємо лак чи тонування морилкою.
Замовник отримав виріб, який виглядає як багатотижнева робота різьбяра, — за терміни й бюджет верстатної обробки.
Етапи виготовлення барельєфа: таблиця
| Етап | Інструмент | Що відбувається | Час |
|---|---|---|---|
| Підготовка моделі й програми | CAM-система | Перевірка STL, масштабування, розбиття на чорнову й чистову | Найкоротший етап |
| Підбір заготовки | Меблевий щит, плита | Суха стабільна заготовка потрібної товщини й породи | Залежить від наявності матеріалу |
| Чорнова обробка | Пряма фреза великого діаметра | Пошарова вибірка основного об'єму, припуск під чистову | Відносно швидко |
| Чистова обробка | Дрібна кульова фреза | Проходи кроком у десяті частки міліметра формують фінальний рельєф | Найдовший етап: від кількох годин до повного дня |
| Шліфування | Абразив, щітки | Зняття ворсу та слідів інструменту без завалу граней | Ручна робота, кілька годин |
| Фініш | Олія, лак, морилка | Захист і підкреслення текстури | З урахуванням сушіння — до доби |
Який матеріал обрати для барельєфа
Матеріал визначає і вигляд, і поведінку рельєфу в роботі:
| Матеріал | Сильні сторони | Обмеження | Коли обирати |
|---|---|---|---|
| Масив дуба, ясена | Статус, природна текстура, довговічність | Дорожчий, тверді породи ріжуться довше | Інтер'єрні панно, подарунки, філенки «на роки» |
| МДФ | Однорідна структура, чиста поверхня, доступна ціна | Потребує фарбування, текстури немає | Фарбований декор, 3D-фасади, матриці |
| Фанера | Бюджет, стабільність площини | Рельєф розкриває клеєні шари смугами | Неглибокі рельєфи, коли смуги шарів — свідомий прийом |
Масив — це завжди про фактуру: жоден фарбований матеріал не дасть гри річних кілець на об'ємній формі. Про породи, режими різання та наші можливості по дереву читайте на сторінці фрезерної порізки натурального дерева. МДФ — раціональний вибір, коли виріб однаково фарбуватиметься: однорідна плита без волокон і сучків передбачувано поводиться на глибокому рельєфі, деталі — на сторінці порізки МДФ. А от фанера для глибокого барельєфа — компроміс: щойно фреза йде глибше за верхній шпон, на поверхні з'являються контурні смуги внутрішніх шарів. Іноді це виглядає ефектно, як топографічна карта, але для класичного панно зазвичай не підходить.
Від чого залежать час і ціна
Основа вартості 3D-фрезерування — машинний час, і на нього впливають чотири речі:
- Площа рельєфу. Чистова фреза проходить усю поверхню густою сіткою, тому час зростає майже пропорційно площі: панно вдвічі більше — верстат працює приблизно вдвічі довше.
- Глибина рельєфу. Що глибший рельєф, то більше матеріалу вибирає чорнова й то більше перепадів відпрацьовує чистова.
- Крок чистової обробки. Дрібніший крок — вища деталізація й довша робота. Цей баланс ми узгоджуємо під вашу задачу: для панно, яке дивляться з трьох метрів, надмірна деталізація — переплата.
- Матеріал і фініш. Тверді породи ріжуться повільніше, а олія, лак чи фарбування додають час на фінішний цикл.
Додається й вартість розробки моделі, якщо готового STL немає. Орієнтири по термінах чесні: невеликий рельєф — 1–3 дні, великі панно — від кількох днів до 1–2 тижнів. Плоску порізку можна прикинути в калькуляторі, а 3D-роботи рахуємо індивідуально за моделлю — безкоштовно й без прихованих надбавок.
Де застосовують барельєфи та рельєфні панно
Технологія одна, а задач — десятки. Найчастіші напрями:
- Панно й декор стін. Акцентна стіна вітальні, ресторану чи офісу: дракони, пейзажі, абстрактні рельєфи, карти.
- Філенки та меблевий декор. Рельєфні фасади, накладки на двері й меблі, різьблені елементи камінів і порталів — з однаковою геометрією на всьому комплекті.
- Герби, логотипи, нагороди. Об'ємний знак компанії в переговорній, іменні подарунки, спортивні й корпоративні відзнаки з дерева.
- Форми й матриці. Фрезерований рельєф стає оснащенням: з нього знімають ливарні форми або формують серії виробів — від декору до шоколадних плиток.
- Ікони та художнє різьблення. Верстат відтворює складну авторську пластику з точністю 0,1 мм і повторює її стільки разів, скільки потрібно.
Висновок
Шлях від STL-файлу до барельєфа на стіні складається з п'яти кроків: модель, заготовка, чорнова, чистова, фініш. Найбільше часу забирає чистовий прохід дрібною кульовою фрезою — і саме він перетворює ступінчасту заготовку на скульптурну поверхню. Для статусного панно беріть масив дуба чи ясена, під фарбування — МДФ, а бюджет напряму залежить від площі, глибини рельєфу та кроку чистової.
Маєте STL-файл, фото або лише ідею майбутнього панно? Надішліть їх нам через сторінку контактів — перевіримо модель, порадимо матеріал і порахуємо вартість безкоштовно протягом одного робочого дня.
Поширені запитання
Так. Наші фахівці розроблять 3D-модель на замовлення за вашим фото, малюнком, ескізом чи навіть фізичним зразком і узгодять з вами візуалізацію до запуску верстата. Ви побачите майбутній рельєф на екрані й зможете внести правки, поки це ще нічого не коштує. Якщо модель уже є — приймаємо STL, STEP та OBJ у масштабі 1:1.
Основний час з'їдає чистовий прохід дрібною кульовою фрезою: залежно від площі й деталізації він триває від кількох годин до повного робочого дня, а на великих панно й довше. Разом із підготовкою, шліфуванням і фінішем невеликий рельєф зазвичай готовий за 1–3 дні, великі панно — від кількох днів до 1–2 тижнів. Точний термін фіксуємо після перегляду моделі.
Масив дуба чи ясена — вибір для статусних інтер'єрних панно: природна текстура працює на рельєфі краще за будь-яку фарбу. МДФ — оптимум під фарбування: однорідна плита без волокон дає чисту поверхню й коштує менше за масив. Фанеру для глибокого рельєфу радимо обережно: фреза розкриває внутрішні шари, і на поверхні з'являються смуги клеєних прошарків.
Фіксованого прайсу тут немає, бо основа вартості — машинний час, а він залежить від площі, глибини рельєфу та кроку чистової обробки. Також враховуються матеріал, потреба в розробці 3D-моделі та фінішне покриття. Надішліть STL-файл або фото бажаного рельєфу — порахуємо безкоштовно, без прихованих надбавок.
