Алюмінієвий композит (АКП): типи, товщини і згин через V-паз

Алюмінієвий композит (АКП) — матеріал номер один для сучасних вивісок, коробів і фасадних касет. Він рівний, як скло, легший за суцільний метал і при цьому тримає форму на площині в кілька метрів. Але головна його суперсила розкривається навіть не на порізці, а на згині: з одного листа, без зварювання і швів, з нього складають об'ємний короб чи боковину літери. Розповідаємо, що таке АКП, чим відрізняються покриття ПЕ, ПВДФ і FR, які товщини брати і як працює технологія V-пазу.

Коротко: що треба знати

Алюмінієвий композит — це «бутерброд» із двох тонких алюмінієвих листів і полімерного ядра між ними. Для реклами беріть товщину 3 або 4 мм. Покриття обирайте за задачею: ПЕ — інтер'єр і бюджет, ПВДФ — фасад на роки під сонцем, FR — великі фасади з вимогами пожежної безпеки. Головна перевага композиту для реклами — згин через V-паз: фреза прорізає по лінії згину V-подібну канавку, ядро видаляється, і плоский лист складається в об'ємний виріб без шва. Кут згину задає кут фрези. Макет приймаємо у векторі (PDF, DXF, AI, CDR, SVG) або готуємо самі за ескізом.

Що таке алюмінієвий композит і з чого складається

Композит для вивіски — що це насправді? Це тришарова панель: два листи алюмінію завтовшки 0,21–0,5 мм і полімерне ядро (найчастіше поліетилен) між ними. Зверху алюміній покритий шаром фарби й захисним лаком, знизу — технічним лаком. Уся конструкція склеєна під тиском і температурою в один жорсткий лист.

Така будова дає композиту три властивості, за які його й люблять у рекламі:

• Легкість. Панель у рази легша за суцільний алюмінієвий лист тієї ж товщини — короб не перевантажує фасад і простіше монтується.
• Жорсткість і рівність. Ядро працює як ребро: лист не «грає» і не хвилиться, площина лишається ідеально рівною навіть на великих розмірах.
• Стійкість. Алюміній не іржавіє, а композит не деформується від перепадів температури так, як гнеться на сонці чистий тонкий метал.

Саме поєднання «легкий + жорсткий + рівний» зробило АКП стандартом для зовнішньої реклами. Докладніше про матеріал і послугу — на сторінці фрезерна порізка композиту.

Типи покриття: ПЕ, ПВДФ (PVDF), FR

Зовні два листи композиту можуть виглядати однаково, а поводитися на сонці — по-різному. Різниця у типі лицьового покриття та в ядрі. Ось як обрати між ПВДФ чи ПЕ композитом та коли потрібен FR:

Логіка проста. Якщо конструкція стоїть на вулиці й має служити роками — не економте на покритті, беріть ПВДФ: воно не вигорає й не тьмяніє. ПЕ лишіть для інтер'єру, виставкових і сезонних задач. FR — це не про колір, а про ядро: у ньому полімер із мінеральними наповнювачами, який не підтримує горіння, тому такий композит закладають на великі фасади торгових центрів і громадських будівель.

Товщини й товщина алюмінію

У композиту дві товщини, і плутати їх не варто. Перша — загальна товщина панелі. Друга — товщина кожного алюмінієвого шару. Від першої залежить, наскільки виріб масивний, від другої — його жорсткість і клас.

Загальні товщини для реклами:

• 3 мм — легкі невеликі вивіски, підкладки, інтер'єрні панелі, елементи, де важлива вага.
• 4 мм — робочий стандарт зовнішньої реклами: короби, касети, фасадні панелі, боковини об'ємних літер.
• 2 мм і 6 мм — рідше: 2 мм під делікатні задачі, 6 мм — під великі навантажені площини.

Товщина алюмінію — 0,21 / 0,3 / 0,4 мм — те, на що дивляться в другу чергу, а даремно. Композит із шаром 0,21 мм (економ-клас) дешевший, але на великій панелі його поверхня легко «хвилить» — дає видимі хвилі й розводи під певним кутом до світла. Матеріал із шаром 0,3–0,4 мм тримає рівну площину набагато краще й ближчий до фасадного класу А. Для невеликої вивіски економ цілком робочий, для великого короба чи касети — беріть товстіший алюміній.

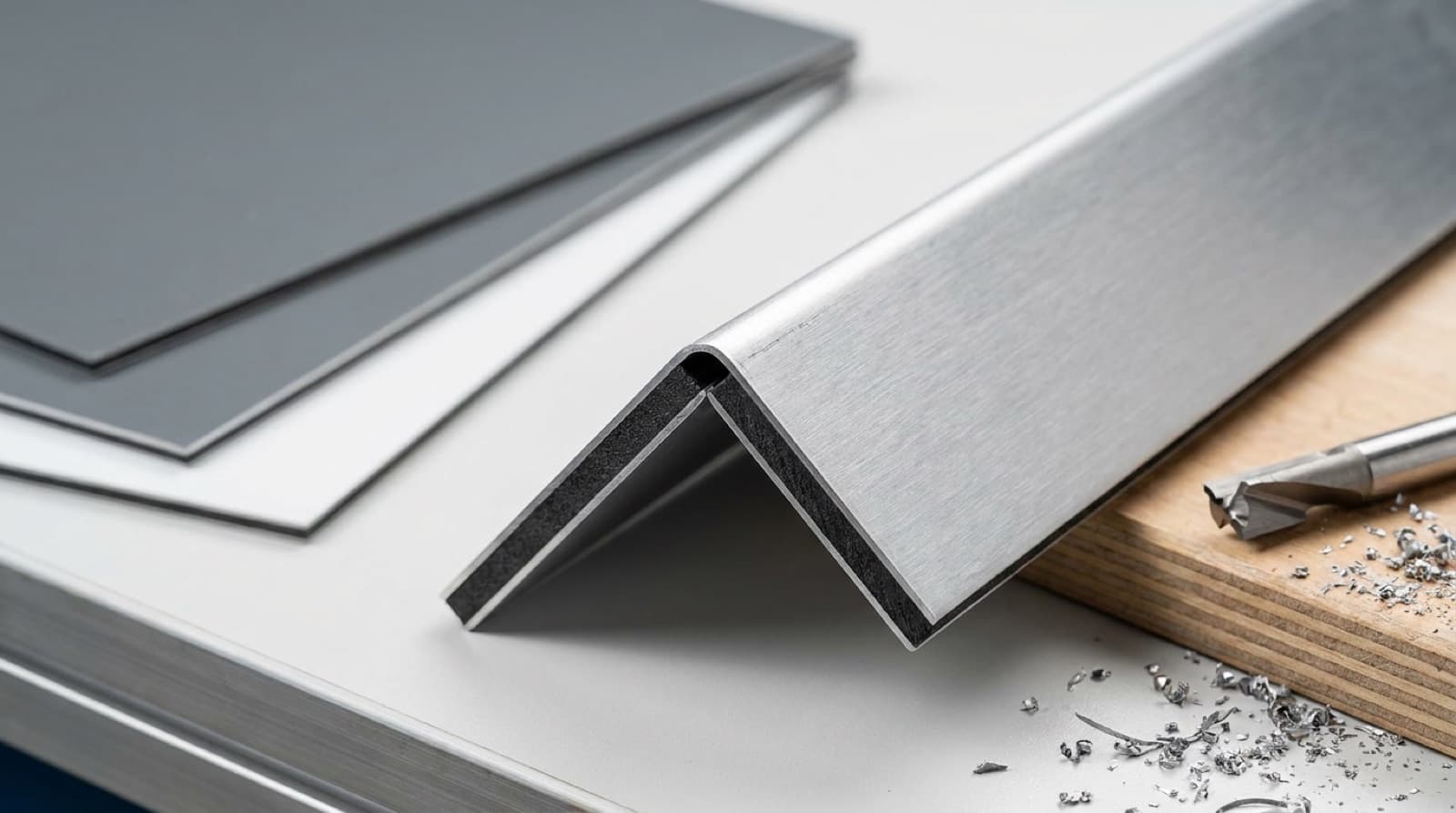

Головне: згин через V-паз

Ось виробнича причина, чому композит ріжуть саме фрезою. V-паз — це технологія об'ємного згину. По лінії майбутнього ребра фреза прорізає V-подібну канавку: знімає полімерне ядро й тильний шар алюмінію, лишаючи недоторканим лицьовий алюміній із покриттям. Уздовж цієї ослабленої лінії лист згинається — і плоска заготовка складається в об'ємну форму.

Що це дає на практиці:

• Один лист замість зварювання. Короб, касета чи боковина літери формуються з єдиного суцільного листа. Немає стиків, швів, зварних точок — лицьова поверхня лишається цілісною й рівною.
• Точний кут. Кут згину дорівнює куту V-фрези: прорізали канавку — склали грань під заданим кутом. Прямий кут короба, скошена грань касети — усе прогнозовано.
• Чиста лінія згину. Ребро виходить рівним і акуратним, без зморшок і напливів.

Порівняймо з лазером. Лазер композит теж ріже, але для об'ємного згину не підходить: він оплавляє край, лишає темний слід і кіптяву, а головне — не вміє вибрати рівно ядро під контрольований V-згин. Ось коротке порівняння:

Детальніше різницю технологій ми розбирали окремо — фрезерування чи лазер.

Де застосовують

Завдяки поєднанню рівної площини та V-згину композит закриває майже весь спектр зовнішньої реклами й частину інтер'єрних задач:

• Вивіски й рекламні короби. Класика: рівне лицьове полотно, згнуті V-пазом борти, суцільний короб без швів. Про формати читайте у видах вивісок, а готове рішення — вивіски з композиту.
• Лайтбокси. Композитний корпус для світлової конструкції з акриловою або банерною лицьовою частиною — міцний, легкий, довговічний. Деталі — на сторінці лайтбокс.
• Вентильовані фасади й касети. Однакові композитні касети, зігнуті по периметру V-пазом, формують рівну сучасну облицювальну площину будівлі.
• Боковини й підкладки об'ємних літер. З композиту роблять акуратні боковини літер і монтажні підкладки-основи під об'ємні елементи.
• Інтер'єр. Ресепшени, навігація, декоративні панелі, стенди — там, де потрібна ідеально рівна поверхня без ваги металу.

Як замовити й скільки коштує

Схема стандартна. Є векторний макет — надсилайте PDF, DXF, AI, CDR або SVG із розмірами, товщиною й типом композиту. Немає макета — готуємо його самі за вашим ескізом, кресленням чи фото. Одразу закладаємо в розкрій лінії V-пазу під потрібні кути згину, щоб панель зібралась у виріб без підгонки.

Порізка й V-паз композиту рахуються за погонні метри, а ставка залежить від сумарного метражу різу:

Мінімальне замовлення — 1000 ₴. Вартість самого листа композиту залежить від товщини, покриття (ПЕ/ПВДФ/FR) та кольору — її менеджер додає до порізки за актуальним прайсом. Порахувати орієнтовний бюджет різу можна в калькуляторі, а якщо потрібна серія однакових коробів чи касет — вам сюди: серійне виробництво з пробним зразком, ідентичністю 0,1 мм, знижками від обсягу до 25 % і збереженням макетів для повторних партій. На загальні орієнтири щодо бюджету вивіски дивіться у матеріалі скільки коштує вивіска.

Типові помилки

1. Тонкий алюміній на великій панелі. Композит із шаром 0,21 мм на площині 2–3 метри дає видимі хвилі й розводи — «хвилить» на світлі. Для великих коробів і касет одразу беріть матеріал із алюмінієвим шаром 0,3–0,4 мм.
2. ПЕ на вуличний фасад. Поліестерове покриття на прямому сонці вигорає й тьмяніє за кілька сезонів. Усе, що стоїть на вулиці надовго, робіть із ПВДФ (PVDF).
3. Ігнор напрямку V-згину. Важливо, з якого боку йде канавка й де лицьовий шар: якщо переплутати напрямок згину або не врахувати його в розкрої, панель складеться «навиворіт» або не збереться взагалі. Ми проектуємо розгортку так, щоб лицьова сторона й кути були правильними.
4. Занадто малий радіус на товстому листі. Спроба зігнути 4 мм композит під надто гострий внутрішній радіус без V-пазу ламає лицьовий шар. Об'ємні згини робимо саме через V-канавку — це і є правильний спосіб.

Висновок

Алюмінієвий композит — це легкий, жорсткий і рівний матеріал, який завдяки V-пазу перетворюється з плоского листа на об'ємний короб, касету чи боковину літери без єдиного шва. Головне — правильно підібрати три речі: товщину панелі (3–4 мм для реклами), товщину алюмінію (0,3–0,4 мм для великих площ) і покриття (ПВДФ для вулиці, ПЕ для інтер'єру, FR для великих фасадів).

Надішліть макет або ескіз — ми перевіримо розкрій, закладемо лінії V-згину під потрібні кути й порахуємо точну вартість безкоштовно протягом одного робочого дня. Прикинути бюджет різу можна вже зараз у калькуляторі, а решту підкажемо на зв'язку.
