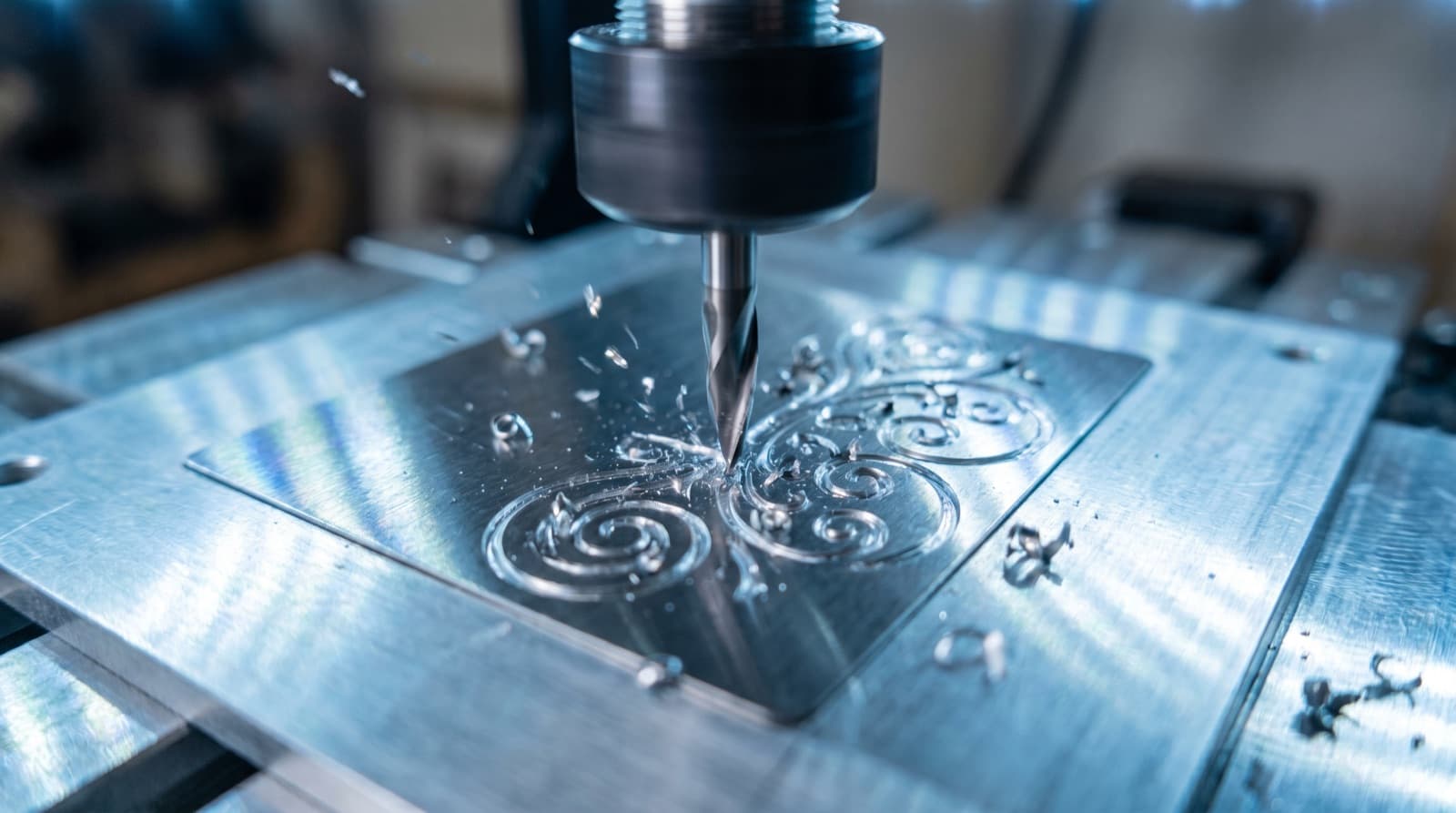

Гравіювання на металі: можливості та обмеження ЧПУ
Гравіровану металеву табличку видно з першого погляду: напис не наклеєний і не надрукований, а врізаний у метал. Він не вигорає, не відклеюється й залишається читабельним роками. За це відповідає механічне ЧПУ-гравіювання — фреза знімає тонкий шар металу по заданому контуру. Розберемо, які метали піддаються, яка глибина й деталізація реальні та де це застосовують.
Як працює механічне гравіювання
ЧПУ-верстат веде гравірувальну фрезу по траєкторії з макета, знімаючи метал на задану глибину. На відміну від лазера, який змінює колір поверхні, фреза робить реальну фізичну заглибину — напис відчувається на дотик і його неможливо стерти, бо це не покриття, а сам рельєф металу.
Глибину й ширину лінії задають інструментом і налаштуваннями: від тонких волоскових ліній до помітних виїмок під заливку фарбою чи емаллю.
Які метали піддаються гравіюванню
Не всі метали однаково «слухняні» під фрезу. Орієнтир:
| Метал | Гравіювання фрезою | Коментар |
|---|---|---|
| Алюміній, дюралюміній | Відмінно | М'який, чистий рельєф, швидко |
| Латунь, мідь | Відмінно | Класика для шильдів і табличок |
| М'яка сталь | Добре | Можливе, повільніше |
| Нержавійка | З обмеженнями | Твердий матеріал, повільно |
| Загартована сталь | Складно | Частіше — лазерне маркування |
Найкомфортніші для механічного гравіювання — алюміній, дюралюміній, латунь і мідь. Деталі по дюралю — на сторінці фрезерної порізки дюралюмінію.
Глибина й деталізація
- Глибина — від десятих часток міліметра (тонкий контурний напис) до кількох міліметрів (глибокі знаки під заливку). Чим твердіший метал, тим обережніше з глибиною за один прохід.
- Деталізація обмежена діаметром гравірувальної фрези: дуже дрібний шрифт і тонкі засічки мають свою межу. Для читабельного результату витримують мінімальну висоту літер залежно від інструмента.
- Внутрішні кути завжди матимуть мінімальний радіус — ідеально гострого кута механіка не дасть, як і при контурній порізці.
Механічне vs лазерне гравіювання
Коротко про різницю:
- Механічне (фреза) — реальна заглибина, довговічно, не вигоряє, добре під заливку фарбою. Чудово по м'яких металах, складніше по твердих сплавах.
- Лазерне маркування — зміна кольору/окислення поверхні без помітної глибини. Швидше по нержавійці й твердій сталі, але напис «поверхневий».
Якщо потрібен напис, що переживе знос і не зітреться, — це механічне гравіювання. Якщо завдання — дрібне маркування по твердій нержавійці — частіше беруть лазер.
Де це застосовують
- Шильди й заводські таблички — серійні й номерні знаки з технічними даними.
- Адресні та інформаційні таблички — фасадні, кабінетні, навігаційні.
- Нагороди й нейм-плейти — латунь і алюміній під персоналізацію.
- Технічні панелі та шкали — позначки, що мають бути читабельними весь термін служби приладу.
- Бирки й маркування — там, де наклейка не витримає умов експлуатації.
Повний перелік можливостей — на сторінці фрезерного гравіювання. Якщо ж потрібен об'ємний рельєф, а не плоский напис, дивіться 3D фрезерування.
Як підготувати макет під гравіювання
Усе, що стосується підготовки макета для порізки, діє й тут: векторний файл, текст у кривих, реальний розмір. Додатково варто окремо позначити лінії гравіювання (наприклад, кольором або шаром), щоб не сплутати їх із контуром порізки заготовки.
Висновок
Механічне гравіювання на металі — це довговічний, відчутний на дотик напис, який не вигоряє й не стирається. Воно ідеальне для алюмінію, латуні та міді й має розумні обмеження по твердих сплавах і дрібній деталізації. Якщо ваша задача — табличка, шильд чи нейм-плейт, що має пережити роки експлуатації, — це саме та технологія.
Маєте макет таблички? Надішліть його на прорахунок, а порядок цифр прикиньте в калькуляторі.
Поширені запитання
Механічне ЧПУ-гравіювання добре працює по алюмінію, латуні, міді, дюралюмінію та м'яких сплавах. Загартовану нержавійку й тверду сталь беруть складніше — там частіше потрібне лазерне маркування.
Механічне гравіювання дає реальну фізичну глибину — від десятих часток міліметра до кількох міліметрів залежно від металу й інструмента. Це його перевага: напис відчутний на дотик і не стирається.
Воно дає реальну заглибину, а не лише зміну кольору поверхні. Такий напис довговічніший, не вигоряє й залишається читабельним навіть після зносу поверхні.
