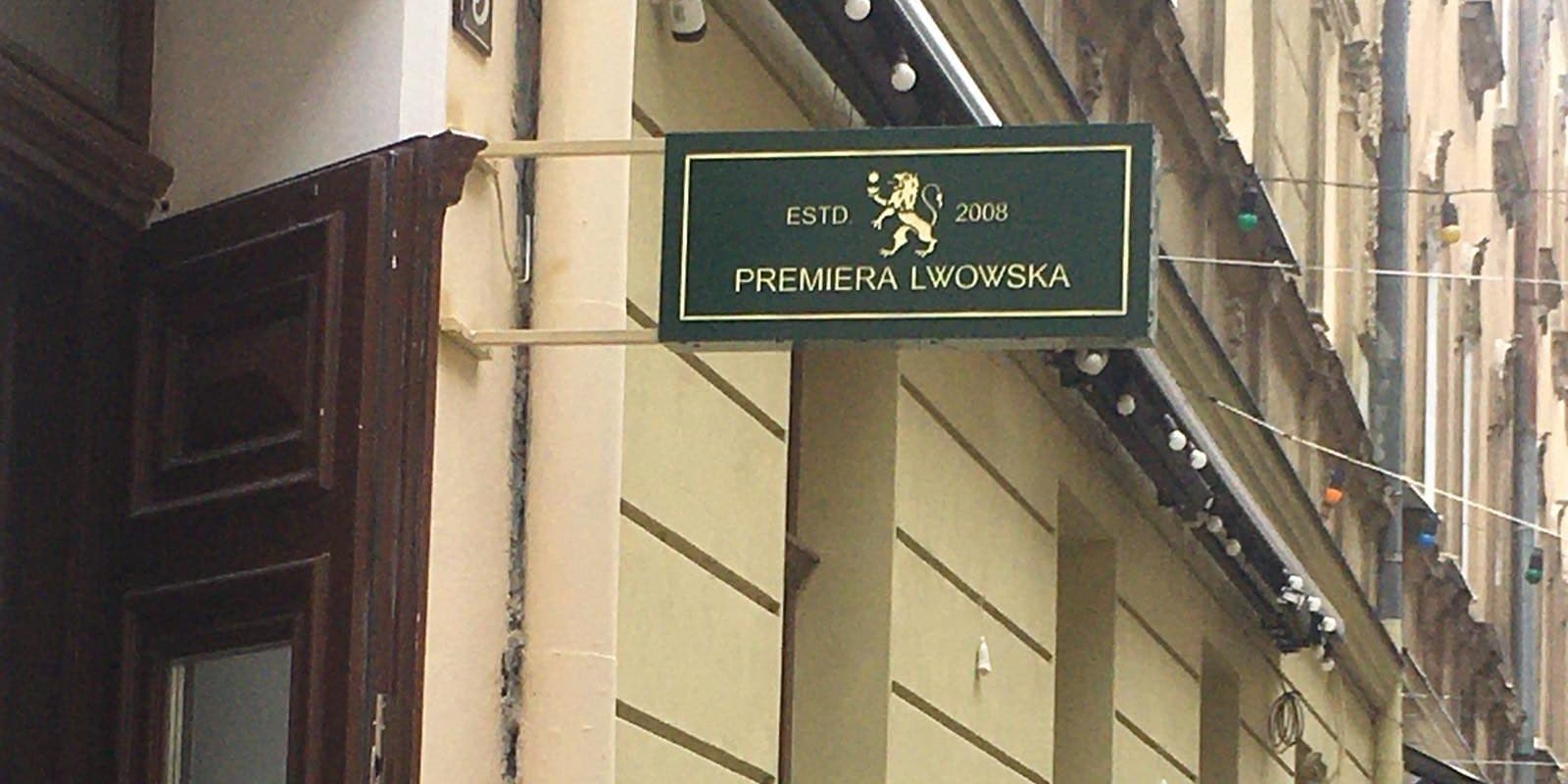

Панель-кронштейн (торцева вивіска): види, розміри і правила розміщення
Фасадну вивіску видно лише тоді, коли людина вже стоїть навпроти входу. А пішохідний потік рухається вздовж вулиці й дивиться вперед, а не на стіни. Саме для цього існує панель-кронштейн, або торцева вивіска: конструкція, яку кріплять перпендикулярно до фасаду, щоб її було видно за пів кварталу з обох напрямків руху. У цьому гіді розбираємо, які бувають панель-кронштейни, які розміри реально працюють і погоджуються, з чого їх виготовляють і що врахувати з кріпленням та розміщенням у Львові.
Коротко: що треба знати
Панель-кронштейн — це виносна двостороння вивіска перпендикулярно до фасаду. Її головна перевага — подвійна аудиторія: обидві сторони працюють одночасно на пішоходів, що йдуть назустріч одне одному. Основні види — світлові короби, несвітлові панелі з композиту чи ПВХ, фігурні конструкції за формою логотипа та класичні круглі й прямокутні. Робочий стандарт розміру — 50–70 см по діаметру або стороні: більші формати важчі, сильніше парусять і в центрі Львова погоджуються рідко. Кріпиться конструкція на металевий кронштейн з анкеруванням у стіну, для світлових версій підводиться живлення. У історичному ареалі міста розміщення потребує погодження — закладайте це в терміни.
Що таке панель-кронштейн і чим він відрізняється від фасадної вивіски
Торцева вивіска, вона ж панель-кронштейн, вона ж консольна чи бокова вивіска — це конструкція, змонтована перпендикулярно до площини фасаду на металевому кронштейні. Різниця з фасадною вивіскою принципова й вимірюється не дизайном, а геометрією погляду. Фасадна табличка чи короб лежать у площині стіни: їх бачить той, хто стоїть навпроти або переходить дорогу. Торцева вивіска виступає зі стіни в простір вулиці — і потрапляє в поле зору кожного, хто рухається тротуаром, ще за десятки метрів до входу.
Друга ключова властивість — двосторонність. У панель-кронштейна дві робочі площини, тому він одночасно працює на два зустрічні потоки пішоходів. Фактично за одну конструкцію ви отримуєте подвійну аудиторію. Саме тому торцеві вивіски так люблять аптеки, банки, обміни валют, кав'ярні й заклади в галереях торгових центрів: конструкція компактна, майже не займає простору, а помітність дає більшу, ніж інші формати её розміру. Огляд усіх типів конструкцій ми зібрали в матеріалі види вивісок, а готове рішення — на сторінці торцеві вивіски.
Важливо розуміти: панель-кронштейн не замінює фасадну вивіску, а доповнює її. Фасадна ідентифікує вхід, торцева — ловить потік і веде його до входу. У парі вони закривають обидва сценарії руху клієнта.
Види торцевих вивісок
Конструктивно панель-кронштейни ділять за двома ознаками: чи є підсвітка і яка форма панелі.
Світлові короби. По суті це двосторонній лайтбокс на кронштейні: корпус із композиту або металу, дві лицьові панелі з акрилу чи полікарбонату, всередині — LED-модулі. Працює цілодобово, ввечері помітність максимальна. Як влаштовані світлові короби, ми докладно розбирали на сторінці лайтбокс.
Несвітлові панелі. Жорстка панель із композиту або ПВХ із фрезерованим контуром, накладними елементами чи аплікацією плівкою. Найдоступніший варіант для бізнесів, що працюють удень, або для вулиць із добрим міським освітленням.
Фігурні. Панель ріжеться не по колу чи прямокутнику, а за впізнаваним силуетом: чашка кави для кав'ярні, ножиці для барбершопа, окуляри для оптики, крендель для пекарні. ЧПУ-фрезер вирізає будь-який контур із однаковою точністю, тому фігурна форма майже не додає вартості порізки — а впізнаваність дає непропорційно більшу.
Класичні круглі та прямокутні. Лаконічна геометрія, яка пасує будь-якому фасаду й найпростіше проходить погодження. Більшість аптечних і банківських панель-кронштейнів — саме такі.
| Вид | Конструкція | Підсвітка | Бюджет | Для кого |
|---|---|---|---|---|
| Світловий короб | Двосторонній корпус із композиту/металу, лицьові панелі з акрилу | Так, LED-модулі всередині | Середній і вище | Заклади з вечірнім трафіком: аптеки, кафе, обміни |
| Несвітлова панель | Панель із композиту або ПВХ, контурна порізка, плівка чи накладки | Ні | Найдоступніший | Денні бізнеси: салони, майстерні, офіси |
| Фігурна | Фрезерований силует за тематикою закладу, зі світлом або без | Опційно | Середній | Кав'ярні, барбершопи, оптики — де є впізнаваний символ |
| Класична кругла/прямокутна | Стандартна геометрія, стриманий дизайн | Опційно | Базовий | Універсальний формат, найпростіший у погодженні |
Типові розміри: чому стандарт — 50–70 см
Розмір панель-кронштейна визначають три речі: відстань, з якої його мають прочитати, несуча здатність фасаду й реальність погодження. Для пішохідного потоку, який рухається тротуаром зі швидкістю кроку, діаметра чи сторони 50–70 см цілком достатньо: логотип і коротка назва читаються за 20–30 метрів.
| Розмір (діаметр/сторона) | Де працює | Нюанси |
|---|---|---|
| 40–50 см | Вузькі вулиці, проходи ТЦ, невеликі фасади | Легка конструкція, найпростіше кріплення й погодження |
| 50–70 см | Стандарт для більшості вулиць Львова | Оптимальний баланс помітності, ваги й вітрового навантаження |
| Понад 70 см | Широкі проспекти, великі фасади поза центром | Масивніший кронштейн і анкерування, більша парусність; в історичній частині погоджують рідко |
Чому більші формати — швидше виняток? По-перше, фізика: що більша площина, то більше вітрове навантаження на кронштейн і стіну, а отже — важчий вузол кріплення й вищі вимоги до стану фасаду. По-друге, місто: в історичній забудові великі виносні конструкції дисонують із архітектурою, тому їх просто не погоджують. Практичний висновок: не намагайтеся «перекричати» вулицю розміром — краще виграти за рахунок форми, контрасту й підсвітки.
Конструкція і кріплення
Панель-кронштейн складається з трьох вузлів: сама панель або короб, металевий кронштейн і кріплення до стіни. Кронштейн варимо зі сталевої труби чи профілю та фарбуємо порошково або емаллю в колір конструкції чи фасаду. До стіни вузол анкерується з розрахунком на вагу вивіски плюс вітрове навантаження — для цегли, каменю й бетону підбираються різні анкери.
Два параметри, які варто тримати в голові ще на етапі ескізу:
- Виліт. Сумарний виступ конструкції від стіни разом із кронштейном зазвичай тримають у межах одного метра. Більший виліт — більший важіль на кріплення й більше запитань під час погодження.
- Висота над тротуаром. На практиці нижній край панелі піднімають щонайменше на 2,4–2,5 метра над рівнем тротуару, щоб конструкція не заважала пішоходам. Разом із вильотом це визначає точку монтажу на фасаді.
Для світлових версій додається живлення: кабель заводиться через кронштейн або окремим каналом, тому електрику плануємо до монтажу, а не після.
Матеріали: композит, акрил, ПВХ
Корпуси й панелі найчастіше робимо з алюмінієвого композиту: він легкий, жорсткий, тримає рівну площину й не боїться вологи — критично для конструкції, яка висить над тротуаром роками. Борти двосторонніх коробів формуємо загином листа, докладніше про матеріал — на сторінці фрезерна порізка композиту.
Акрил працює там, де є світло: лицьові панелі світлових коробів із молочного акрилу рівномірно розсіюють LED-підсвітку без видимих точок діодів. ПВХ — варіант для несвітлових панелей і бюджетних задач: легкий, добре фрезерується в будь-який контур, фарбується і клеїться плівкою. Часто матеріали комбінуємо: композитний корпус, акрилові лицьові частини, фрезеровані накладні літери чи логотип поверх площини — так конструкція отримує глибину, якої немає в пласкій панелі з друком.
Розміщення у Львові: історичний ареал
Коротко про те, про що виробники зазвичай мовчать. Значна частина центру Львова — історичний ареал, і розміщення вивісок тут регулюється: діють обмеження щодо розмірів, кількості конструкцій на фасаді, підсвітки та стилістики. Розміщення панель-кронштейна погоджується з містом, і в центральній частині вимоги суворіші, ніж на периферії.
Ми не даємо юридичних консультацій, але з досвіду радимо одне: закладайте етап погодження в терміни проєкту одразу, ще до виробництва. Це вбереже від ситуації, коли готова вивіска місяць лежить на складі або її доводиться переробляти під дозволений формат. Підкажемо з власної практики, які розміри й типи конструкцій реально проходять у конкретній локації.
Скільки коштує і як замовити
Вартість панель-кронштейна складається з кількох факторів: розмір, матеріал, наявність підсвічування, тип конструкції — пряма панель, об'ємний короб чи фігурний контур із накладними елементами — та складність монтажу. Несвітлова панель із композиту чи ПВХ — найдоступніший варіант, двосторонній світловий короб — дорожчий, але працює й уночі. Фіксованого прайсу тут немає, бо кожна конструкція індивідуальна: рахуємо за вашим макетом безкоштовно. Орієнтири по бюджетах різних форматів ми розбирали в статті скільки коштує вивіска, а вартість фрезерної порізки деталей можна прикинути в калькуляторі.
Схема замовлення проста. Є векторний макет — надсилайте його з розмірами й побажаннями щодо підсвітки. Немає макета — підготуємо самі за ескізом, фото фасаду чи описом. Корпуси, панелі та фрезеровані елементи виготовляємо на власному ЧПУ-обладнанні, складання світлових конструкцій і монтаж виконуємо разом із партнерами.
Висновок
Панель-кронштейн — найкомпактніший спосіб зловити пішохідний потік: двостороння конструкція перпендикулярно до фасаду працює на обидва напрямки руху й помітна там, де фасадну вивіску ще не видно. Обирайте формат під задачу: світловий короб для вечірнього трафіку, несвітлову панель для денного, фігурний контур для впізнаваності. Тримайтеся стандарту 50–70 см, плануйте кріплення з запасом і закладайте погодження в терміни, якщо фасад у центрі Львова.
Надішліть макет або просто фото фасаду з описом ідеї — ми запропонуємо конструкцію, розмір і матеріали під вашу локацію та порахуємо вартість безкоштовно протягом одного робочого дня. Написати нам можна через сторінку контактів.
Поширені запитання
Вона не краща — вона працює на іншу аудиторію. Фасадну вивіску бачить той, хто вже стоїть навпроти входу, а торцеву видно вздовж вулиці за десятки метрів, причому з обох напрямків руху, бо конструкція двостороння. Найсильніше вони працюють у парі: фасадна ідентифікує вхід, панель-кронштейн приводить до нього потік.
Робочий стандарт — 50–70 см у діаметрі або по стороні: такий формат добре читається з відстані пішохідного потоку й не створює надмірного навантаження на кронштейн і фасад. Більші конструкції потребують масивнішого кріплення, сильніше парусять на вітрі, а в історичній частині міста їх погоджують значно рідше. Якщо сумніваєтесь — надішліть фото фасаду, підкажемо формат під конкретне місце.
Розміщення зовнішньої реклами у Львові погоджується з містом, а в межах історичного ареалу діють додаткові обмеження щодо розмірів, підсвітки та стилістики конструкцій. Тому радимо одразу закладати етап погодження в терміни проєкту, а не залишати його на потім. Ми підкажемо, які формати й розміри реально проходять у вашій локації.
Ціна залежить від розміру, матеріалу, наявності підсвічування, накладних елементів на кшталт літер чи логотипа, а також від складності монтажу. Двосторонній світловий короб коштує більше за несвітлову панель із композиту, фігурний контур — більше за класичне коло. Надішліть макет або ескіз — порахуємо вартість безкоштовно протягом одного робочого дня.
