Шаблони, кондуктори і присадки з ЧПУ: точність, яка економить години
Скільки годин на місяць ваш цех витрачає на розмітку? Олівець, рулетка, косинець, «сім разів відміряй» — і все одно кожна десята деталь іде з отворами не там або з радіусом «на око». Шаблон чи кондуктор, вирізаний на ЧПУ, знімає цю рутину: розмітка перетворюється на «приклав — обвів» або «приклав — просвердлив», а результат перестає залежати від того, хто сьогодні на зміні. Розповідаємо, які бувають пристосування, з чого ми їх ріжемо і чому цифровий файл — головна їхня перевага.
Коротко: що треба знати
Шаблон — точна копія контуру для розмітки або фрезерування вручну по копіювальній фрезі. Кондуктор (присадка) — пристосування з отворами-напрямними для свердління під фурнітуру. Ложемент — виріз під форму деталі для фіксації або паковання. Усі три ми ріжемо на ЧПУ по цифровому файлу: геометрія збігається з кресленням у межах десятих міліметра, копії в партії ідентичні, а файл зберігається — повторити тираж через рік можна без жодних доопрацювань. Матеріал під задачу: фанера — універсальна робоча класика, ХДФ — бюджетні одноразові, ПВХ — легкі розміточні, акрил — прозорі, композит і дюраль — зносостійкі на серію. Вартість — за погонні метри різу, мінімальне замовлення 1000 ₴.
Шаблон, кондуктор, ложемент: що це і навіщо
Три слова, які часто плутають, позначають три різні інструменти:
- Шаблон — плоска деталь, що точно повторює потрібний контур: зовнішній обрис стільниці, виріз під мийку, форму літери. По шаблону або розмічають олівцем, або одразу фрезерують вручну — копіювальна фреза з підшипником іде по краю шаблона й переносить контур на заготовку.

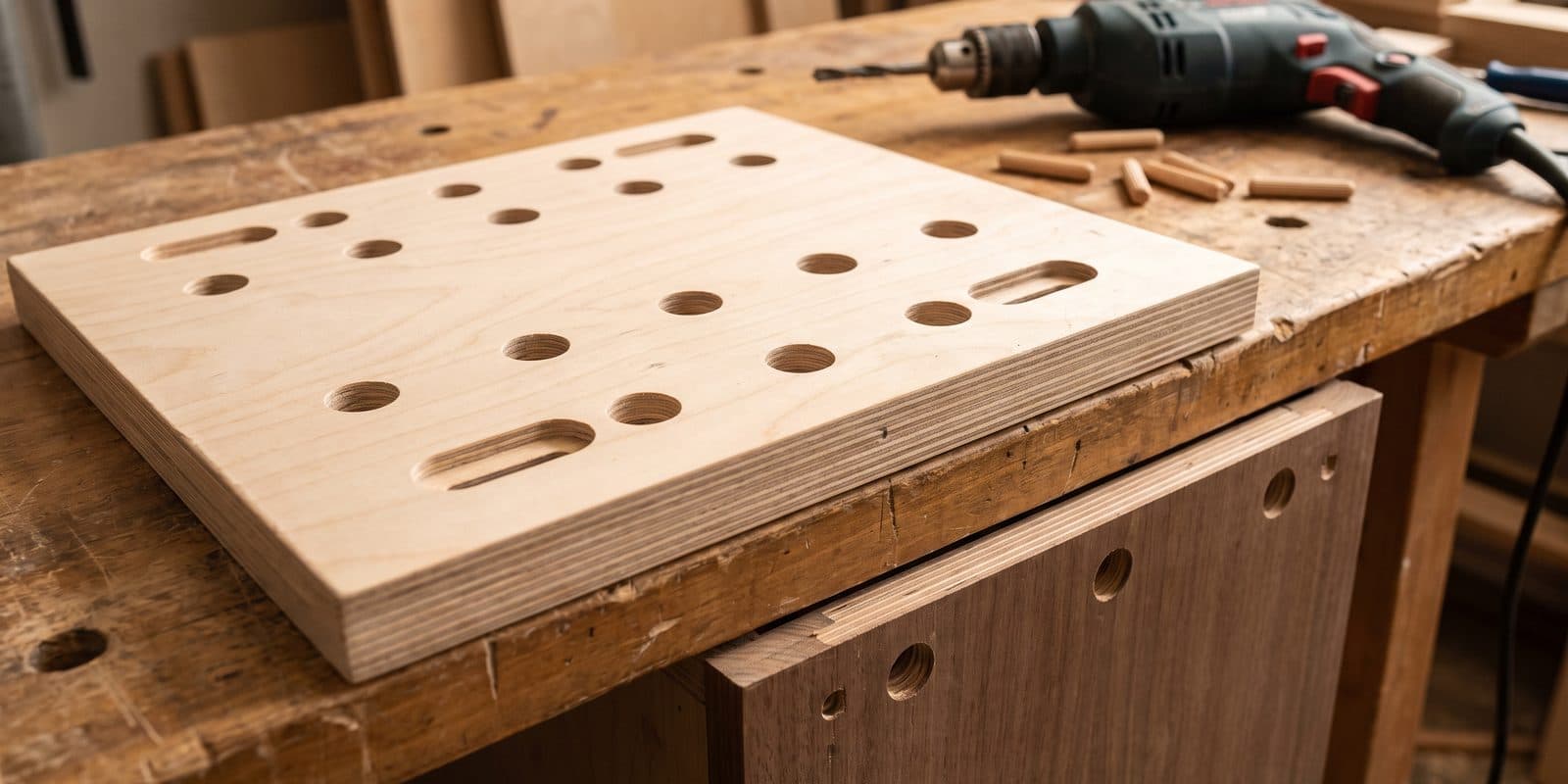

- Кондуктор, він же присадка — пластина з отворами-напрямними у точно розрахованих місцях. Прикладаєте до деталі, свердлите крізь отвори — і кожні дверцята отримують завіси в одному й тому самому місці, без розмітки й без «плюс-мінус два міліметри».
- Ложемент — протилежність шаблона: не контур деталі, а виріз під неї. Деталь лягає у ложемент і фіксується — під обробку, склеювання чи акуратне паковання партії.
Спільне в них одне: пристосування робиться один раз, а працює сотні разів. Тому кожна десята міліметра, закладена у виготовлення, множиться на весь тираж деталей.
Чому ЧПУ-шаблон кращий за виготовлений вручну
Шаблон можна випиляти лобзиком і дошліфувати. Проблема в тому, що всі його похибки далі копіюються на кожну деталь. ЧПУ знімає це на рівні технології:
- Цифрова точність. Верстат веде фрезу по координатах із файлу, а не по олівцевій лінії. Розміри й міжцентрові відстані отворів відповідають кресленню у межах десятих міліметра.
- Ідеальні радіуси й дуги. Скруглення, овали, хвилі — усе, що вручну виходить «приблизно», фреза проходить одним чистим рухом. Край не потребує тривалого шліфування.
- Копії без розбіжностей. Потрібно п'ять однакових кондукторів на п'ять робочих місць? Усі п'ять будуть ідентичні між собою — свердлування на будь-якому з них дасть той самий результат.
- Файл зберігається. Шаблон загубився, зносився, потрібен ще один через рік — ми ріжемо новий за тим самим файлом, і він збігається зі старим. Ручний шаблон так відтворити неможливо.
З чого ріжемо: матеріали і тарифи
Матеріал обирається за ресурсом пристосування — скільки циклів воно має відпрацювати:
| Матеріал | Типова товщина | Коли обирати | Тариф різу (до 200 м) |
|---|---|---|---|
| Фанера | 6–12 мм | Універсальні робочі шаблони й кондуктори на щоденну роботу | від 14 ₴/пог.м (до 6 мм), 18 ₴/пог.м (8–12 мм) |
| МДФ / ХДФ | 3–10 мм | Бюджетні одноразові шаблони під конкретний об'єкт | рахуємо за кресленням |
| ПВХ | 3–6 мм | Легкі розміточні шаблони, які зручно возити на монтаж | від 10 ₴/пог.м |
| Акрил | 4–6 мм | Прозорі шаблони — крізь пластик видно деталь і базові лінії | від 15 ₴/пог.м |
| Композит / дюралюміній | 3–4 мм | Зносостійкі кондуктори на серію, отвори не розбиваються | композит від 15 ₴/пог.м, дюраль — за кресленням |
Тарифи ступінчасті: що більший сумарний метраж різу, то нижча ставка за метр. Наприклад, фанера 8–12 мм на обсязі від 1001 м коштує вже 15,5 ₴/пог.м замість 18 ₴. Мінімальне замовлення — 1000 ₴, тож дрібні шаблони вигідно замовляти комплектом.
Де шаблони й кондуктори реально економлять години
Кілька типових сценаріїв із практики наших замовників:
- Присадка під завіси й полкотримачі. Кондуктор із отворами під конкретну фурнітуру: приклали до дверцят чи боковини — просвердлили. Серія з п'ятдесяти фасадів збирається без жодної розмітки, і всі завіси стоять однаково.
- Шаблон стільниці під мийку. Виріз під мийку чи варильну поверхню — класична задача «страшно зіпсувати готову стільницю». Шаблон із фанери задає контур, ручний фрезер із копіювальною фрезою чисто його повторює.
- Монтажний шаблон для вивіски. Окремі літери на фасаді треба розставити рівно по осі й з однаковими інтервалами. Розміточний шаблон із ПВХ або ХДФ переносить усю розкладку на стіну за хвилини — як ми це робимо для інтер'єрних логотипів, розповідали у матеріалі про логотип на ресепшн.
- Ложементи в кейси й коробки. Вирізи під інструмент, прилади чи тираж продукції: деталь не бовтається при перевезенні, а паковання виглядає на рівень дорожче.
- Шаблони для ручного фрезера. Будь-який повторюваний контур — ніша, паз, фігурний край — фрезерується вручну по ЧПУ-шаблону швидше й чистіше, ніж розмічається щоразу заново.
Задача цеху → тип пристосування → матеріал
Швидка шпаргалка для вибору:
| Задача цеху | Пристосування | Матеріал |
|---|---|---|
| Свердління під фурнітуру на серії фасадів | Кондуктор (присадка) | Фанера 8–10 мм, на великі тиражі — дюраль |
| Виріз під мийку / варильну поверхню | Шаблон під копіювальну фрезу | Фанера 6–10 мм |
| Розстановка літер вивіски на фасаді | Монтажний розміточний шаблон | ПВХ 3–5 мм або ХДФ |
| Позиціювання по готовій деталі, де важливо бачити базу | Прозорий шаблон | Акрил 4–6 мм |
| Фіксація і паковання партії деталей | Ложемент | ХДФ, фанера, спінений ПВХ |
| Разова розмітка на одному об'єкті | Одноразовий шаблон | ХДФ 3 мм |
Якщо ваша задача не лягає в таблицю — опишіть її словами: підберемо тип пристосування й матеріал під ресурс, який вам потрібен.
Що потрібно від замовника
Ідеальний варіант — DXF або інший векторний файл із розмірами: його ми ставимо в роботу майже одразу. Але обов'язковим він не є. Підійде креслення у PDF, розміри фурнітури з каталогу виробника чи навіть ескіз від руки з проставленими розмірами — наш інженер переведе його у робочий файл і надішле на погодження перед порізкою. Як правильно підготувати макет і яких помилок уникати, ми докладно розібрали в окремому матеріалі — як підготувати макет.
Важливий нюанс для кондукторів: одразу вкажіть модель фурнітури або міжцентрові відстані отворів. Пристосування має пасувати до конкретної завіси чи полкотримача, а не «приблизно до таких».
Серійність: файл працює роками
Головна довгострокова вигода ЧПУ-пристосувань — повторюваність. Ваш файл лишається в нашій базі: зносився кондуктор — новий ріжеться за годину й збігається з попереднім; відкрили другий цех — комплект шаблонів дублюється один в один; через рік повернулися до старої моделі — файл уже готовий. Для цехів, які регулярно замовляють однакові деталі й пристосування, працює серійне виробництво: пробний зразок перед тиражем, знижки від обсягу та збережені макети для повторних партій без переналагодження.
Висновок
Шаблон, кондуктор чи ложемент — це інструмент, який робиться один раз і потім щодня економить час майстрів та рятує деталі від зіпсованої розмітки. ЧПУ додає головне: цифрову точність у десяті міліметра, ідентичні копії та можливість повторити пристосування через рік за збереженим файлом.
Надішліть креслення, DXF або просто опишіть задачу — порахуємо вартість безкоштовно й підкажемо матеріал під ваш ресурс. Орієнтовний бюджет різу можна прикинути вже зараз у калькуляторі.
Поширені запитання
Шаблон повторює контур виробу: по ньому розмічають або обводять фрезером зовнішню чи внутрішню форму. Кондуктор, він же присадка, — це пристосування з отворами-напрямними: його прикладають до деталі й свердлять крізь отвори, отримуючи однакову розстановку кріплень на кожній деталі без розмітки. Ложемент — третій тип: виріз під форму деталі, який фіксує її під час обробки чи у пакованні.
Для регулярної роботи беріть фанеру 6–12 мм — вона тримає геометрію і витримує сотні циклів. Для серійних кондукторів, де отвори-напрямні постійно контактують зі свердлом, краще композит або дюралюміній — вони майже не розбиваються. МДФ і ХДФ лишіть для бюджетних одноразових шаблонів під конкретний об'єкт.
Верстат ріже по цифровому файлу, тому геометрія відповідає кресленню з відхиленнями у межах десятих міліметра, а всі копії в партії однакові між собою. Для розмітки, присадки фурнітури й монтажних шаблонів цього з запасом достатньо: похибка ручного виготовлення зазвичай у рази більша.
Рахуємо за погонні метри різу: фанера — від 14 ₴/пог.м, ПВХ — від 10 ₴/пог.м, акрил — від 15 ₴/пог.м, зі знижкою на обсязі. Мінімальне замовлення — 1000 ₴. Нестандартні матеріали й складні пристосування рахуємо за кресленням — надішліть файл або ескіз, і ми повернемо точну суму безкоштовно.
