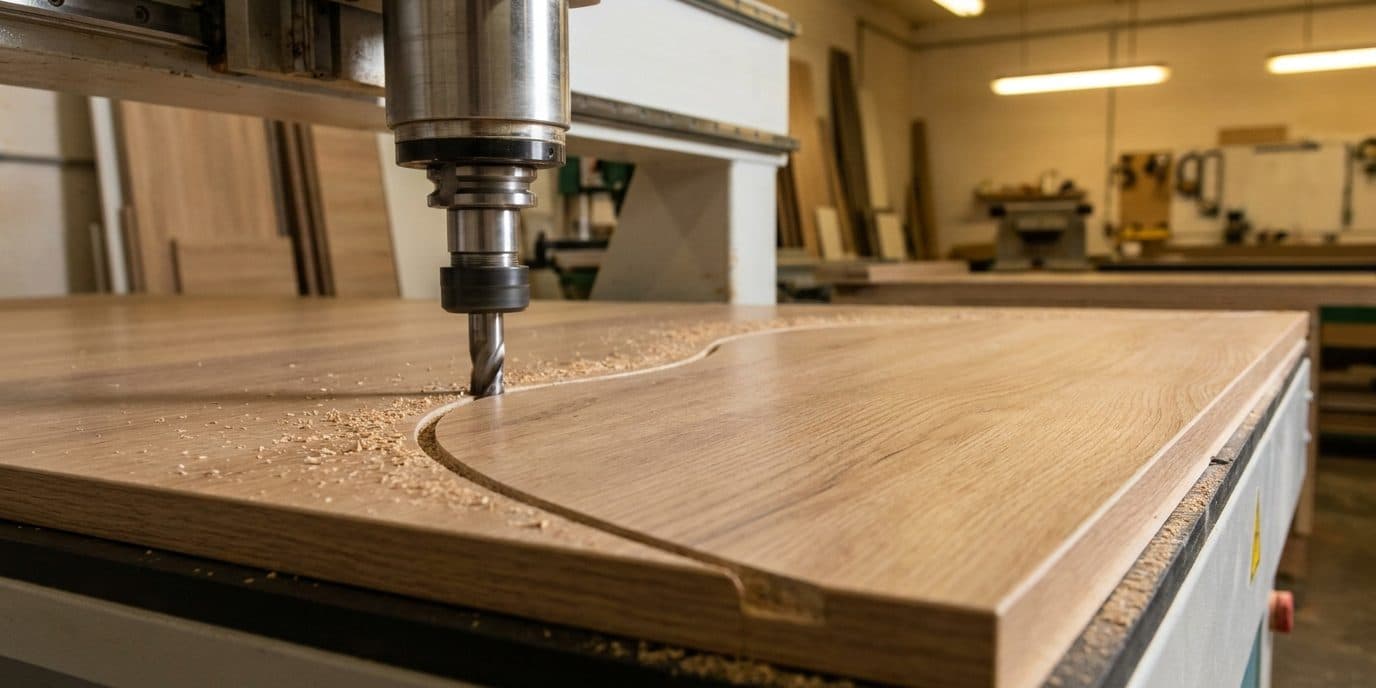

Фігурна порізка ДСП на ЧПУ: коли форматно-розкрійний верстат не впорається

Форматно-розкрійний верстат — робоча конячка меблевого цеху: він швидко й чисто розпускає лист ЛДСП на прямокутні заготовки. Але рано чи пізно дизайнер малює радіусний фасад, замовник просить стільницю із заокругленням, а технолог констатує: пила цього не вміє. Пила ріже тільки по прямій — і жодні налаштування цього не змінять. У цій статті розбираємо, де закінчуються можливості форматника, коли цеху потрібна фігурна порізка ДСП на ЧПУ, як фреза ріже ламінат без сколів і як передати нам розкрій, щоб криволінійні деталі приїхали у ваш цех готовими під кромкування.

Коротко: що треба знати

Форматник і ЧПУ-фрезер — не конкуренти, а сусідні ланки технологічного ланцюжка. Прямі деталі економніше різати пилою, а все криволінійне — радіуси, хвилі, кола, внутрішні вирізи, пази й отвори складної форми — забирає на себе фрезер із ЧПУ. Компресійна фреза виконує криволінійний розкрій ЛДСП без сколів ламінату з обох боків плити, точність — десяті частки міліметра, а деталі в серії виходять ідентичними, бо ріжуться з одного файлу. Для замовлення достатньо DXF або векторного макета, вартість рахуємо за вашим макетом безкоштовно. Детально про послугу — на сторінці фрезерна порізка ДСП.

Чому форматно-розкрійний верстат ріже тільки по прямій

Фізика проста. Робочий інструмент форматника — дискова пилка, і слід від диска в матеріалі завжди є прямою лінією: каретка веде заготовку повз пилу від краю до краю. Нахил пильного вузла додає хіба скіс до 45 градусів, але це той самий прямий різ, лише під кутом до площини плити. Підрізний вузол захищає нижній шар ламінату від відколів — і знову ж таки, тільки на прямому проході.

Є речі, яких форматник не вміє принципово, бо так влаштована його конструкція:

• почати або зупинити різ усередині плити — пила заходить і виходить тільки через край заготовки;
• повернути по дузі — диск не змінює траєкторію в матеріалі;
• вирізати замкнений контур — отвір під мийку чи фігурне вікно в фасаді пилою не зробити;
• вибрати паз складної форми — доступний лише прямолінійний пропил.

Тому радіус, коло, хвиля або внутрішній виріз — за межами можливостей навіть найдорожчого форматника. Це не недолік верстата, а його спеціалізація: на прямому розкрої він поза конкуренцією за швидкістю й собівартістю. Для всього іншого існує фрезерний ЧПУ.

Коли меблевому цеху потрібна фігурна порізка ДСП

Ось типові задачі, з якими цехи приходять до нас, — усе те, що неможливо або нераціонально різати пилою:

• Радіусні фасади й торцеві елементи. Заокруглені кути шаф, дугові торці острівних композицій, скруглені боковини. Якщо ж фасад потребує фрезерованого рельєфу на площині, найчастіше беруть інший матеріал — про це окремо на сторінці фрезерна порізка МДФ.
• Стільниці із заокругленнями та вирізами. Скруглені кути барних і кухонних стільниць, вирізи під мийку чи варильну поверхню всередині деталі — те, що пила фізично не почне.
• Дитячі меблі без гострих кутів. Вимога безпеки і стандартне побажання батьків: усі зовнішні кути з радіусом, м'які контури полиць і бортиків.
• Хвильові полиці й декоративні елементи. Полиці з хвилястим фронтом, криволінійні перегородки, фігурні царги та ніші.
• Ресепшн-стійки й торгове обладнання. Стійки адміністратора з дугами в плані складаються з десятків криволінійних деталей, які мають точно зістикуватися між собою.
• Отвори й пази складної форми. Під кабель-канали, вентиляційні решітки, нестандартну фурнітуру, засвітку — виконуються за той самий прохід, що й контур деталі.

Криволінійний розкрій ЛДСП без сколів: як працює компресійна фреза

Головний страх технолога перед фрезеруванням ламінованої плити — сколи. Меламіновий шар ЛДСП твердий і крихкий: звичайний інструмент «виносить» його на виході з різу, і край деталі отримує характерні відколи, які не сховати навіть кромкою.

Ми вирішуємо це компресійною (зустрічно-попутною) спіральною фрезою. Її геометрія працює у два боки одночасно: нижня частина спіралі спрямовує зусилля вгору й притискає нижній шар ламінату до ядра плити, верхня — вниз, притискаючи верхній шар. Стружка виходить серединою різу, а обидва декоративні шари залишаються притиснутими, а не відірваними. Результат — порізка ДСП без сколів з обох боків плити за один прохід.

Другий доданок чистого краю — стабільна фіксація і режими. Вакуумний притиск виключає вібрацію заготовки, а швидкість шпинделя, подачу та глибину проходу ми підбираємо під конкретну щільність і товщину плити, щоб фреза не перегрівала смолу й не рвала покриття. Точність контуру — десяті частки міліметра.

Точність і повторюваність: серії однакових деталей з файлу

Фігурну деталь на ЧПУ ріже не рука майстра, а програма. Це означає просту, але цінну для цеху річ: перша й сота деталь у партії однакові, бо вирізані з одного файлу. Жодних «трохи повело лекало» чи «інший майстер різав інакше» — контур відтворюється щоразу ідентично.

Для серій це працює так:

• пакетна обробка — однакові деталі ріжуться партія за партією без переналаштувань;
• нестинг — карта розкрою оптимізується, щоб з листа вийшло максимум деталей і мінімум відходів;
• збережені файли — повторну партію запускаємо без підготовчого етапу: макет уже в роботі.

Якщо у вас регулярні обсяги, подивіться умови на сторінці серійного виробництва: пробний зразок перед запуском партії, ідентичність деталей і знижки від обсягу.

Кромкування радіусних деталей: чому якість різу вирішує

Криволінійний край ЛДСП не можна лишати відкритим — його закривають кромкою, і саме тут якість порізки стає критичною. Кромкування радіусних деталей — операція вибагливіша за прямолінійну: криволінійний край проходять на верстаті з ручною подачею або спеціалізованому обладнанні, і будь-який дефект різу одразу вилазить у клейовому шві.

Логіка проста: ПВХ-кромка лягає щільно тільки на рівний край без сколів. Якщо різ рваний, кромка не приляже — шов буде помітним, а деталь доведеться шпаклювати й перешліфовувати, втрачаючи час і якість. Наш фрезерований край рівний, перпендикулярний до площини плити й без відколів меламіну — це готова база під кромкування у вашому цеху без додаткової підготовки.

Один практичний нюанс, який варто закласти ще в макеті: мінімальні внутрішні радіуси. Занадто малий радіус складно обвести кромкооблицювальним вузлом, тому перед порізкою ми звіряємо радіуси контуру з можливостями вашого обладнання — щоб кожну вирізану деталь можна було закромкувати без танців із бубном.

Форматник чи ЧПУ-фреза: обираємо за задачею

Висновок із таблиці очевидний: не варто ані мучити пилу криволінійними задачами, ані переплачувати за фрезерування простих прямокутників. Найефективніша схема — розділити розкрій за типом контуру.

Як передати розкрій: DXF, вектор, карта розкрою

Робочий формат для фігурної порізки — вектор. Найзручніший варіант — DXF, який вивантажується практично з будь-якої меблевої програми проєктування. Також приймаємо PDF, AI, CDR і SVG. Вимоги стандартні: масштаб 1:1, замкнені контури, вказана товщина й декор плити, кількість кожної деталі та, за потреби, лицьовий бік. Докладний чек-лист ми зібрали в статті як підготувати макет.

Цін «за квадратний метр наосліп» ми не називаємо, бо вартість фігурної порізки залежить від довжини й складності контурів, товщини плити та кількості деталей. Тому рахуємо за вашим макетом безкоштовно, а попередній орієнтир по бюджету можна прикинути в калькуляторі.

Співпраця з меблевими цехами на потоці

Найпоширеніша схема роботи з цехами виглядає так: прямий розкрій ви лишаєте на своєму форматнику, а криволінійні деталі передаєте нам партіями — раз на тиждень або під конкретні замовлення. Ви отримуєте фігурні деталі з чистим краєм під кромкування, не інвестуючи у власний ЧПУ-фрезер, оператора й інструмент.

Що ми даємо цехам на регулярній основі:

• передбачувані терміни — партії плануються в графіку виробництва, а не «як з'явиться вікно»;
• збереження файлів — повторні партії запускаються одразу, без повторної підготовки макетів;
• пробний зразок — перед серією ріжемо контрольну деталь, щоб звірити геометрію та посадку кромки;
• стабільну якість — той самий файл, той самий інструмент, ті самі режими в кожній партії.

Чому аутсорсинг фігурної порізки для цеху вигідніший за купівлю власного верстата, ми детально розкладали в окремому матеріалі — аутсорсинг серійної порізки. Якщо коротко: фрезер із ЧПУ окуповується лише на постійному завантаженні, а для періодичних криволінійних задач підрядник майже завжди дешевший.

Висновок

Форматно-розкрійний верстат і ЧПУ-фрезер закривають розкрій ДСП разом: пила — прямі різи, фреза — усе криволінійне. Щойно в проєкті з'являються радіусні фасади, стільниці із заокругленнями, хвильові полиці чи вирізи всередині деталі — це задача для фігурної порізки на ЧПУ. Компресійна фреза дає край без сколів ламінату з обох боків, програма гарантує ідентичність деталей у серії, а чистий рез спрощує кромкування радіусних деталей у вашому цеху.

Надішліть DXF або векторний макет — перевіримо контури, звіримо радіуси під ваше кромкування й порахуємо вартість безкоштовно протягом одного робочого дня. Зв'язатися з нами можна будь-яким зручним способом на сторінці контактів.
