Дюралюміній Д16Т на ЧПУ: коли алюміній замість сталі

Коли інженер-конструктор обирає матеріал для кронштейна, панелі чи корпусу, питання майже завжди зводиться до пари «сталь чи алюміній». Дюралюміній Д16Т — це той випадок, коли алюміній дає міцність, близьку до конструкційної сталі, але втричі меншу вагу. У цій статті розберемо, що це за сплав, чим він відрізняється від сталі та м'якого алюмінію і коли його варто різати на ЧПУ. Пишемо з практики цеху, який щодня розкроює листовий метал за кресленнями.

Коротко: коли дюраль виграє у сталі

Дюралюміній Д16Т обирають там, де критична вага при збереженні міцності. Він майже втричі легший за сталь, але за питомою міцністю (міцність на одиницю ваги) їй не поступається. Тому якщо деталь рухається, підіймається, монтується на висоті, возиться або просто має бути легкою — Д16Т майже завжди виграє. Сталь лишається вибором там, де потрібні максимальна абсолютна міцність, жорсткість, зносостійкість або мінімальна ціна, а вага не важлива.

Що таке дюралюміній Д16Т

Дюралюміній — це сплав алюмінію з міддю, з невеликими додатками магнію й марганцю. Позначення «Д16» — це марка сплаву, а літера «Т» — стан термічної обробки: метал загартований і природно зістарений, завдяки чому набуває високої твердості та міцності. Саме тому Д16Т десятиліттями працює в авіації, де кожен грам на рахунку.

Ключові властивості, які варто розуміти конструктору:

• Мала вага. Густина близько 2,8 г/см³ — майже втричі менша за сталь (~7,8 г/см³).
• Висока питома міцність. У загартованому стані Д16Т значно міцніший за м'які марки алюмінію і за співвідношенням «міцність до ваги» наближається до сталі.
• Немагнітність. Сплав не притягується магнітом — важливо для приладів, антенної та вимірювальної техніки.
• Добра теплопровідність. Метал ефективно відводить тепло, тому годиться для радіаторів і корпусів електроніки.
• Потребує захисту. Мідь у складі знижує корозійну стійкість, тому для вулиці та вологих умов деталі анодують або фарбують.

Дюраль, сталь чи звичайний алюміній

М'який алюміній (марки АД, АМг) плутати з дюралем не варто — це різні матеріали за завданнями. Нижче — орієнтовне порівняння трьох варіантів для листових деталей.

Висновок із таблиці простий: дюраль — це «золота середина» для несучих легких деталей, сталь — для важких силових конструкцій, а м'який алюміній — для того, що треба гнути або де потрібна максимальна корозійна стійкість без покриття.

Коли обирати алюміній замість сталі

Є кілька ситуацій, у яких заміна сталі на Д16Т дає реальний виграш:

• Критична вага. Кронштейни, монтажні панелі, корпуси приладів, рухомі й підйомні частини, деталі для транспорту та дронів — усе, що возять, підіймають або монтують на висоті.
• Немагнітність. Корпуси й тримачі для вимірювальної техніки, антенних вузлів, датчиків, де магнітне поле сталі заважає роботі.
• Тепловідведення. Радіатори, кришки й корпуси електроніки, де метал має відводити тепло.
• Корозійна поведінка з покриттям. Якщо деталь працює зовні або у вологому середовищі, анодований чи пофарбований дюраль тримається довго й не додає зайвої ваги.

Якщо ж деталь стаціонарна, несе велике навантаження і вага не має значення — часто дешевше й правильніше лишитися на сталі. Ми чесно підкажемо, коли перехід на дюраль виправданий, а коли це переплата.

Фрезерна порізка Д16Т на ЧПУ

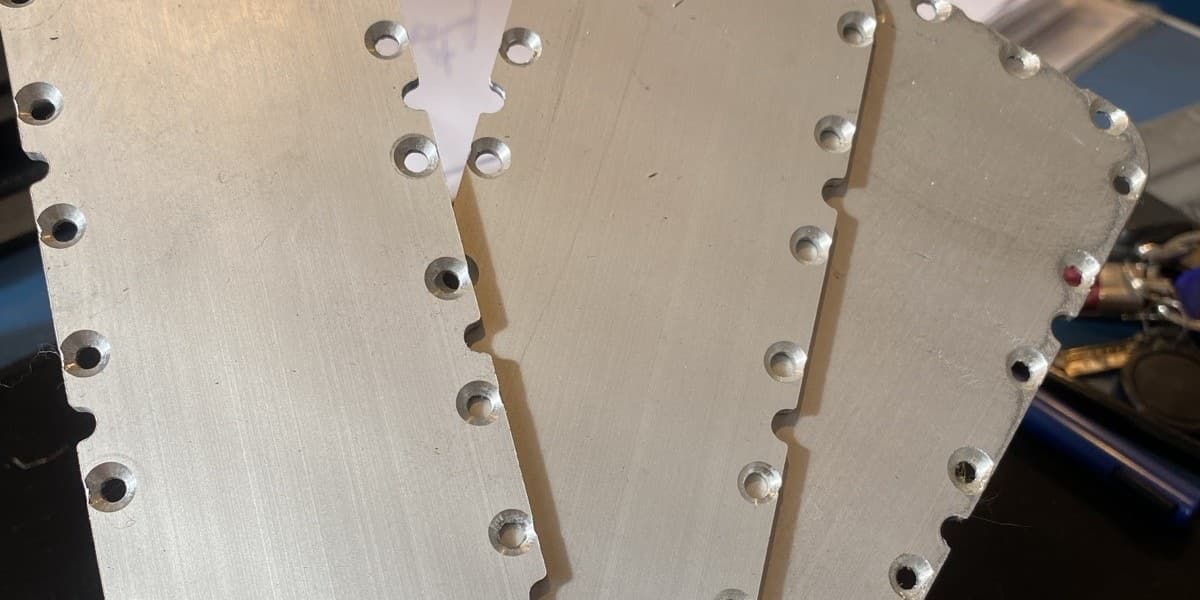

Основна робота з дюралевим листом — це розкрій за контуром. Механічна фрезерна порізка на ЧПУ вирізає деталь точно за кресленням: край виходить рівний, без задирок і без оплавлення, з точністю до 0,1 мм. За один установ ми робимо і зовнішній контур, і отвори, і пази, і фаски — тому деталі виходять готові до складання.

Для серії це особливо важливо: усі екземпляри однакові з точністю 0,1 мм, а збережений макет гарантує, що друга і десята партія збігаються з першою. Це те, чого важко досягти ручним різанням чи гільйотиною.

Окремо варто розрізняти листовий розкрій і глибинне 3D-фрезерування. У цій статті йдеться саме про розкрій листа за контуром з отворами й пазами. Об'ємні деталі зі складним рельєфом, вибірками різної глибини та 3D-поверхнями — це вже інша технологія, про неї розповідаємо окремо в розділі про 3D-фрезерування.

Що ми виготовляємо з дюралю

За кресленнями клієнтів із листового Д16Т ми регулярно робимо:

• Кронштейни й тримачі — легкі несучі елементи для монтажу обладнання, реклами, техніки.
• Монтажні панелі та плати — основи під прилади, роз'єми, електроніку з точними отворами під кріплення.
• Корпуси, кришки, лицьові панелі — де важлива легкість, немагнітність і акуратний вигляд.
• Технічні таблички та шильди — з гравіюванням написів, шкал, логотипів і серійних номерів прямо по металу. Як це виглядає на практиці, ми показали в матеріалі про гравіювання на металі.
• Прокладки, шаблони, оснащення — допоміжна оснастка для власного виробництва клієнта.
• Прототипи — одиничні деталі для перевірки конструкції перед запуском серії.

Як замовити

Порядок роботи максимально простий:

1. Надсилаєте креслення у форматі DXF, PDF, AI, CDR чи SVG. Немає готового файлу — підготуємо за вашим ескізом або кресленням від руки. Як зробити файл коректним, ми розписали у гайді як підготувати макет.
2. Прорахунок за 1 день. Металу немає у прайсі калькулятора, тому вартість дюралю рахує менеджер індивідуально — за вашим кресленням, безкоштовно. Мінімальне замовлення — 1000 ₴.
3. Пробний зразок. Перед серією виготовляємо один екземпляр, щоб ви перевірили розміри й посадку.
4. Серія. Далі запускаємо партію. Для десятків–тисяч однакових деталей діють умови серійного виробництва: знижки від обсягу, збереження макетів і безготівковий розрахунок для ФОП і ТОВ.

Типові помилки та поради

1. Розраховувати на зварювання. Д16Т зварюється погано і втрачає міцність у шві. Для відповідальних вузлів закладайте рознімні або клепані з'єднання — болти, заклепки, гвинти.
2. Забути про покриття. Гола деталь із дюралю на вулиці згодом почне корозувати через мідь у складі. Для зовнішнього застосування одразу плануйте анодування чи фарбування.
3. Не закладати радіуси під фрезу. Внутрішній кут не може бути ідеально гострим — його формує фреза певного діаметра. Передбачте радіуси у внутрішніх кутах, і деталь вийде точно такою, як на кресленні.
4. Плутати марки алюмінію. Д16Т і м'який АД/АМг — різні матеріали. Якщо деталь треба гнути, дюраль може тріскати; якщо потрібна міцність — м'який алюміній не витримає. Вкажіть марку в кресленні або опишіть завдання, і ми підкажемо оптимальний вибір.

Висновок

Дюралюміній Д16Т — це раціональний вибір там, де важлива легкість без втрати міцності: кронштейни, панелі, корпуси, немагнітні й теплопровідні деталі. Сталь лишається за силовими вузлами, а м'який алюміній — за тим, що треба гнути. Головне — правильно підібрати матеріал під задачу і врахувати покриття та тип з'єднань ще на етапі креслення.

Маєте креслення деталі з дюралю? Надсилайте його на порізку дюралюмінію — прорахуємо вартість за 1 день, зробимо пробний зразок і запустимо серію. Орієнтовну ціну на порізку інших матеріалів можна прикинути в калькуляторі, а за консультацією щодо вибору сплаву пишіть у контакти.
