Як влаштований лайтбокс: конструкція світлового короба зсередини

Лайтбокс зовні виглядає просто: коробка, яка світиться. Але саме від того, що заховано всередині, залежить, чи буде вивіска рівно сяяти роками, чи вкриється плямами світла вже в перший вечір. Глибина короба, крок сітки LED-модулів, товщина лицьового акрилу, запас блока живлення — кожен із цих параметрів або працює на результат, або тихо його псує. Ми щодня фрезеруємо на ЧПУ деталі для світлових коробів, тому знаємо цю конструкцію пошарово. Розповідаємо, як влаштований лайтбокс зсередини і на що дивитися при замовленні.

Коротко: що треба знати

Лайтбокс — це каркас із бортами, задня стінка з LED-модулями, розміщеними сіткою, блок живлення та світлопропускне лице. Найкраще лице для більшості задач — молочний акрил 3–4 мм: він розсіює світло і дає рівне світіння без плям. Головне правило конструкції: крок між LED-модулями не більший за глибину короба, інакше на лиці проступлять світлі цятки. Для вулиці потрібні герметичні вводи, дренаж знизу і блок живлення із запасом. Борти й задню стінку найчастіше роблять з алюмінієвого композиту, зігнутого через V-паз, а лицьову панель, літери та перегородки ріжуть на ЧПУ-фрезері точно в розмір. Складання і монтаж ми виконуємо разом із партнерами; порізку всіх панелей робимо самі.

Що таке лайтбокс і де він доречний

Лайтбокс (світловий короб) — об'ємна конструкція з внутрішнім підсвічуванням і зображенням на світлопропускній лицьовій панелі. Удень він читається як звичайний короб, уночі працює як світна площина.

Три типові сценарії розміщення:

• Фасад. Односторонній короб над входом у магазин, кафе чи аптеку — класика, яку видно з протилежного боку вулиці.
• Панель-кронштейн. Двосторонній короб, закріплений перпендикулярно до фасаду: його видно вздовж тротуару з обох напрямків, що критично на вузьких вулицях. Детально цей формат ми розібрали у гіді по панель-кронштейнах.
• Інтер'єр. Навігація в ТРЦ, меню-борди, світлові панно на ресепшені — тут короби тонші й легші, бо немає вітру та опадів.

Огляд видів і прикладів наших робіт — на сторінці лайтбокс.

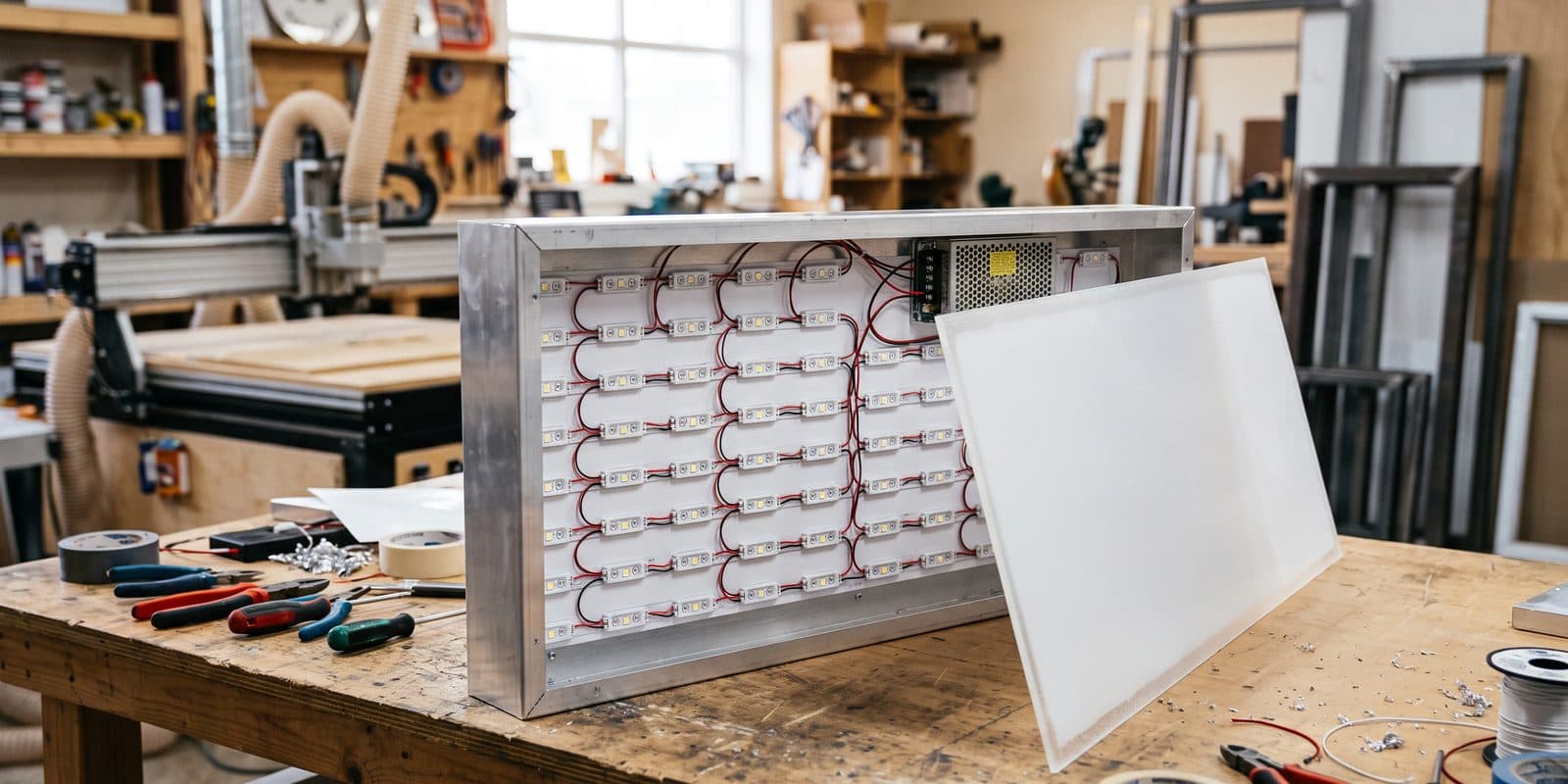

Конструкція пошарово: з чого складається короб

Якщо розібрати типовий фасадний лайтбокс, отримаємо такий «бутерброд» — від стіни до глядача:

1. Задня стінка. Жорстка панель з алюмінієвого композиту, ПВХ або оцинкованого металу. Вона тримає геометрію короба і слугує основою для електрики.
2. LED-модулі сіткою. На задній стінці рівними рядами кріпляться світлодіодні модулі; рівномірність цієї сітки визначає, чи світитиметься лице без плям.
3. Блок живлення. Перетворює 220 В у безпечні 12 В для модулів. Ставиться всередині короба або в окремому боксі з доступом для обслуговування.
4. Каркас і борти. Периметр короба: борти з алюмінієвого композиту, зігнутого через V-паз, або з металевого профілю. Борти задають глибину — один із найважливіших параметрів конструкції.
5. Лицьова панель. Молочний акрил 3–4 мм із зображенням або банерна тканина, натягнута на профіль. Це єдиний шар, який бачить глядач.
6. Герметизація і дренаж. Для вулиці стики проходять герметиком, кабельні вводи захищаються, а в нижньому борті лишаються дренажні отвори, щоб конденсат виходив, а не збирався калюжею на електриці.

Кожен шар простий, але помилка в будь-якому з них видна на фасаді щовечора.

Лицьова панель: молочний акрил чи банерна тканина

Лице — найпомітніша частина короба. Робочих варіантів два: жорсткий молочний акрил або банерна тканина, натягнута на профіль, і поводяться вони по-різному:

Практичний висновок простий: для вивісок звичайного формату — акрил, для дуже великих площин, де лист довелося б стикувати, — банерне лице. Лицьові панелі з акрилу будь-якої форми ми ріжемо на власному ЧПУ — про це детально в розділі про роль фрезерної порізки нижче.

Чому молочний акрил 3–4 мм дає рівне світло

Світлодіод — точкове джерело, і крізь прозоре лице глядач побачив би сітку сліпучих цяток. Завдання молочного акрилу — перетворити сотні точок на рівну світну площину, і працює це за рахунок трьох речей.

Перше — розсіювання в матеріалі: молочний акрил заповнений часточками, які багаторазово переломлюють промінь усередині листа. Товщини 3–4 мм якраз достатньо, щоб «розмити» точку діода; тонший 2 мм лист пропускає надто прямий потік, а надто товстий — з'їдає яскравість.

Друге — відстань від модулів до лиця. Конус світла від модуля має встигнути розкритися й перекритися з конусами сусідів ще до того, як досягне акрилу. Саме тому глибина короба — не естетика, а оптика.

Третє — крок сітки модулів. Що щільніша сітка, то ближче до лиця можна ставити модулі. Ці три параметри проєктуються разом; про співвідношення глибини і кроку — таблиця нижче. Якщо вагаєтесь між акрилом та дешевшим полістиролом для лиця, ми порівнювали їх окремо: акрил проти полістиролу.

Глибина короба: чому тонкий лайтбокс укривається плямами

Бажання зробити короб тоншим зрозуміле, але глибина напряму зв'язана з кроком модулів, і порушення балансу одразу видно на лиці. Робоче правило: відстань між модулями не повинна перевищувати глибину короба.

Тонкий короб — якісно інша конструкція: потрібні модулі з широкими лінзами або торцеве підсвічування. За звичайного бюджету чесні 130–160 мм глибини дадуть краще світло за менші гроші.

Односторонній фасадний чи двосторонній панель-кронштейн

Односторонній лайтбокс — короб з одним світним лицем і глухою задньою стінкою, якою він кріпиться до фасаду. Уся електрика — на задній панелі; це найпоширеніший і найдоступніший формат.

Двосторонній панель-кронштейн влаштований інакше: світні лиця з обох боків, а модулі стоять на внутрішній перегородці посередині короба, щоб обидві площини світилися однаково. Короб працює на виносі й ловить вітер, тому каркас і вузол кріплення розраховуються серйозніше. Зате його видно вздовж вулиці в обох напрямках руху — це часто дає більше користі, ніж великий фронтальний короб.

Роль ЧПУ-порізки у виробництві короба

Це наша головна експертиза, і саме тут вирішується, чи збереться короб охайно. Лайтбокс — конструкція з жорсткими допусками: лице має сісти в борти без щілин, бо кожен зазор уночі перетворюється на яскраву смугу паразитного світла, а перекошена панель — на нерівну тінь по периметру. Руками й лобзиком такої точності не досягти, тому всі панельні деталі короба ми ріжемо на ЧПУ-фрезері за векторним макетом.

Що саме дає фрезер у цій конструкції:

• Лицьова панель з молочного акрилу точно в розмір. Фреза веде контур із точністю до десятих міліметра і лишає чистий край без сколів — це важливо, бо край акрилу в лайтбоксі підсвічений і будь-яка щербина видна. Радіуси кутів, посадка під рамку чи борт, отвори під кріплення — усе закладається в один прохід. Панель стає на місце без підгонки. Деталі послуги — на сторінці фрезерна порізка акрилу.
• Борти з композиту через V-паз. По лінії згину фреза прорізає V-подібну канавку, і периметр короба складається з одного суцільного листа — без зварювання, швів і щілин, крізь які світло витікало б назовні. Кут згину задає кут фрези, тому грані виходять прогнозовано рівними. Як працює технологія, ми розповіли в матеріалі про алюмінієвий композит і V-паз, а сама послуга — фрезерна порізка композиту.
• Накладні або прорізні літери на лиці. Літери вирізаємо з кольорового акрилу і накладаємо на лице, або навпаки — прорізаємо текст у непрозорій панелі, щоб світився лише контур напису. Фреза однаково точно повторює і прорізний контур, і накладну літеру, тому вони збігаються ідеально.
• Внутрішні перегородки. У двосторонніх коробах і коробах зі складним лицем фрезеруємо перегородки, які тримають геометрію і несуть LED-модулі.

Порізка рахується за погонні метри різу. Акрил 3–6 мм — від 15 ₴/пог.м (до 200 м) до 10,5 ₴/пог.м на великих обсягах; порізка композиту — від 15 до 11 ₴/пог.м, робота під загин V-пазом — від 20 до 16 ₴/пог.м. Мінімальне замовлення — 1000 ₴. Орієнтовний бюджет різу зручно прикинути в калькуляторі.

На що дивитись при замовленні

Кілька пунктів, які варто проговорити до підписання рахунку:

• Потужність і запас блока живлення. Сумарна потужність модулів плюс запас 20–30 %. Блок, що працює на межі, гріється і виходить з ладу першим.
• Клас захисту для вулиці. Вологозахищені модулі та блок, герметичні кабельні вводи, дренажні отвори в нижньому борті.
• Глибина й крок сітки. Попросіть назвати обидві цифри і порівняйте з таблицею вище: крок не більший за глибину.
• Лице. Молочний акрил 3–4 мм, а не 2 мм «для економії» — різниця в рівномірності помітна одразу.
• Доступ для обслуговування. Знімне лице або задня панель, щоб заміна блока живлення не перетворювалася на демонтаж вивіски.
• Бюджет. Із чого складається ціна світлової вивіски загалом, ми розбирали в статті скільки коштує вивіска.

Складання світлових конструкцій і монтаж на об'єкті ми виконуємо разом із партнерами, тому всі ці параметри закладаються в проєкт ще до порізки першої панелі.

Висновок

Гарний лайтбокс — це не «коробка з діодами», а розрахована оптична система: правильна глибина, сітка модулів із кроком не більшим за глибину, молочний акрил 3–4 мм на лиці, блок живлення із запасом і продумана герметизація для вулиці. Кожен із цих пунктів коштує небагато на етапі проєктування і дуже дорого — після монтажу.

Плануєте світловий короб? Надішліть макет або просто розміри й фото місця — ми запропонуємо конструкцію, розкрій і порахуємо вартість безкоштовно протягом одного робочого дня.
